Membuat Rangkaian Memory 4 Kbyte x 8 bit

Ass. saya akan mempostingkan sebuah tugas dari dosen ane :D yaitu, Membuat memory dengan ukuran 4kbyte x 8 bit dengan menggunakan memori 1 kbyte x 8 bit, 512 byte x 8 bit, 256 byte x 8 bit. Penentuan jumlah memori yang akan menyusun memori 4 kbyte x 8bit :

->1k x 8bit :

1k x 8bit = 210 x 8 bit

Kapasitas Memory = 1024

Saluran Alamat = 10

Saluran Data = 8

Alamat Awal = 000h

Alamat Akhir = 3FFh

->512 x 8bit :

512 x 8bit = 29 x 8bit

Kapasitas Memory = 512

Saluran Alamat = 9

Saluran Data = 8

Alamat Awal = 000h

Alamat Akhir = 1FFh

-> 256 x 8bit :

256 x 8bit = 28 x 8bit

Kapasitas Memory = 256

Saluran Alamat = 8

Saluran Data = 8

Alamat Awal = 00h

Alamat Akhir = FFh

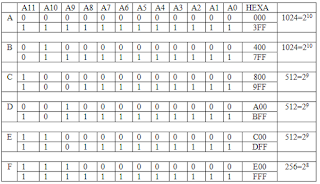

Peta memory 4 kbyte 8 bit :

Sekarang merangkai memory 4 kbyte x 8 bit :
Lalu mementukan aljabar bolean :
Gerbang Logika :
